SHENGFAPezzi meccanici CNC in acciaio inossidabilesono progettati per assemblaggi industriali che richiedono connessioni filettate, fori di montaggio di precisione e superfici di accoppiamento accuratamente lavorate.
L'adattatore flangiato filettato combina un'interfaccia di montaggio imbullonata con una connessione filettata centrale. Tornitura CNC, foratura, svasatura e filettatura interna costituiscono la sequenza di lavorazione principale.
| Parametro | Specifica |
|---|---|
| Tipo di parte | Adattatore flangiato filettato lavorato a CNC |
| Materiale primario | Acciaio inossidabile |
| Materiali alternativi | Acciaio al carbonio, lega di alluminio |
| Struttura principale | Flangia circolare con borchia centrale rialzata |
| Caratteristiche di montaggio | Sei fori passanti svasati |
| Collegamento centrale | Filettatura interna con spallamento di posizionamento |
| Operazioni di lavorazione | Tornitura CNC, foratura, svasatura, filettatura interna |
| Condizioni superficiali | Finitura metallica come lavorata |
| Dimensioni e tolleranze | Secondo il disegno tecnico |
| Specifiche della filettatura | Diametro, passo e tolleranza designati |
| Servizio di produzione | Lavorazioni OEM e ODM |
Le dimensioni della flangia, le posizioni dei fori, le tolleranze della filettatura, la planarità e la ruvidità della superficie sono definite dal disegno del componente.
La selezione del materiale per le parti meccaniche CNC in acciaio inossidabile dipende dall'esposizione alla corrosione, dal carico meccanico, dai requisiti di peso e dalle specifiche di lavorazione.
| Materiale | Caratteristiche | Applicazioni tipiche |
|---|---|---|
| Acciaio inossidabile SUS304 | Resistenza generale alla corrosione, buona formabilità e ampio uso industriale | Raccordi industriali, connettori filettati e componenti di montaggio |
| Acciaio inossidabile SUS316L | Resistenza migliorata a molti ambienti contenenti cloruro rispetto a SUS304 | Componenti esposti a condizioni corrosive più impegnative |
| Acciaio al carbonio | Disponibile in diversi gradi e livelli di resistenza; potrebbe essere necessaria una protezione dalla corrosione | Assemblaggi meccanici con requisiti di robustezza e costo definiti |
| Lega di alluminio | Densità inferiore rispetto all'acciaio e buona lavorabilità | Componenti leggeri dove i requisiti di resistenza e usura del filo lo consentono |
SUS304 è adatto per molte applicazioni industriali generali, mentre SUS316L può essere selezionato per ambienti che comportano una maggiore esposizione al cloruro. L'acciaio al carbonio e la lega di alluminio forniscono alternative quando le proprietà meccaniche, il peso o i costi hanno la priorità sulla resistenza alla corrosione dell'acciaio inossidabile.
I sei fori passanti svasati forniscono l'interfaccia di montaggio imbullonata della flangia. Il diametro del foro, l'angolo di svasatura, il diametro del cerchio primitivo e le tolleranze di posizione seguono il disegno dell'assieme di accoppiamento. Il posizionamento accurato dei fori supporta l'allineamento con i punti di montaggio corrispondenti.
La borchia rialzata ospita la filettatura interna principale. Il diametro, il passo, la profondità e la tolleranza della filettatura determinano la compatibilità con il componente accoppiato. La spalla di posizionamento fornisce un riferimento per la sede dove richiesto dal progetto dell'assieme.
La tornitura CNC forma il profilo circolare della flangia e la geometria della faccia finale. Il diametro esterno, la concentricità, la planarità e la ruvidità superficiale specificati determinano la precisione dimensionale della parte finita. Le superfici di accoppiamento funzionale possono ricevere finiture aggiuntive quando richiesto dal disegno.
Per le parti meccaniche CNC in acciaio inossidabile, la selezione del materiale deve tenere conto dell'ambiente operativo e delle condizioni di fissaggio.
SUS304 copre molte connessioni industriali generali. SUS316L è un'opzione per applicazioni con maggiore esposizione a mezzi contenenti cloruro. L'acciaio al carbonio può adattarsi ad assemblaggi che richiedono proprietà meccaniche specifiche, mentre la lega di alluminio può ridurre il peso dei componenti.
Anche l'impegno della filettatura, i carichi di fissaggio, l'usura della superficie di contatto e il rischio di grippaggio influiscono sulla scelta del materiale. Per gli assemblaggi filettati in acciaio inossidabile, i dispositivi di fissaggio compatibili e le pratiche di assemblaggio appropriate aiutano a ridurre i danni alla filettatura durante l'installazione.

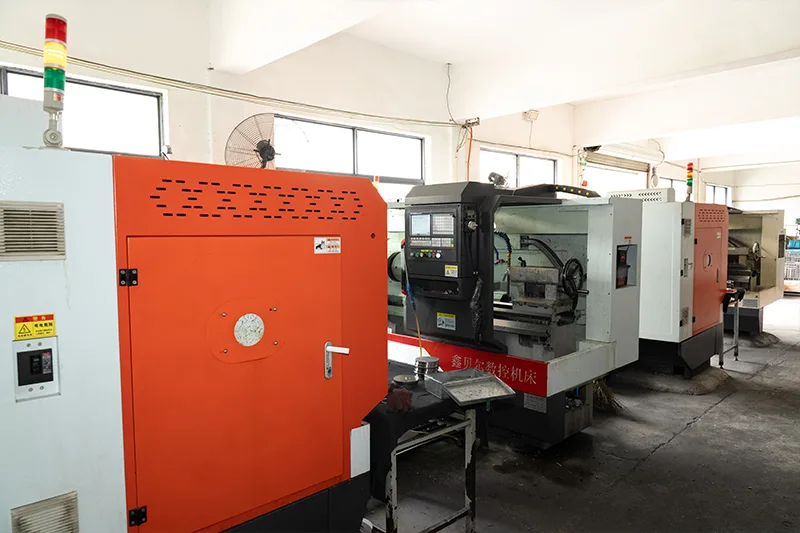

SHENGFAprocesso di lavorazioneper adattatori flangiati in acciaio inossidabile copre tornitura, foratura, svasatura, filettatura interna e finitura dei bordi.
I parametri di taglio e la geometria dell'utensile vengono selezionati in base al tipo di acciaio inossidabile e alle dimensioni delle caratteristiche. Il mantenimento di condizioni di taglio efficaci aiuta a limitare l'incrudimento, mentre l'evacuazione dei trucioli e la gestione del refrigerante supportano una lavorazione stabile.
Le filettature interne richiedono il controllo di diametro, passo, profondità e adattamento. I sei fori di montaggio devono soddisfare i requisiti di posizione e svasatura specificati. La sbavatura rimuove i bordi indesiderati attorno a fori, svasature e aperture filettate senza alterare le dimensioni funzionali.
Il componente di riferimento ha una finitura metallica come da lavorazione con segni di tornitura visibili. È possibile specificare una finitura aggiuntiva in base ai requisiti di controllo della corrosione e di qualità della superficie.
| Fine | Applicazione |
|---|---|
| Come lavorato | Mantiene la superficie tornita e i segni di lavorazione visibili |
| Passivazione | Supporta la resistenza alla corrosione dell'acciaio inossidabile rimuovendo alcuni contaminanti superficiali e promuovendo lo strato protettivo passivo |
| Lucidatura meccanica | Produce una superficie più liscia dove specificato |
| Altri trattamenti specificati | Applicato in base alla compatibilità dei materiali e ai requisiti di disegno |
La passivazione è un trattamento superficiale piuttosto che un sostituto per la selezione del grado di acciaio inossidabile appropriato. Le specifiche di finitura dovrebbero identificare il processo richiesto e i criteri di accettazione.
Fondata nel 2007, SHENGFA Hardware fornisceServizi di lavorazione CNC e lavorazione dei metalliper componenti in acciaio inossidabile, acciaio al carbonio e leghe di alluminio. La produzione può iniziare da file CAD, disegni quotati o specifiche dei componenti, con operazioni di lavorazione selezionate per adattarsi alla geometria della parte.

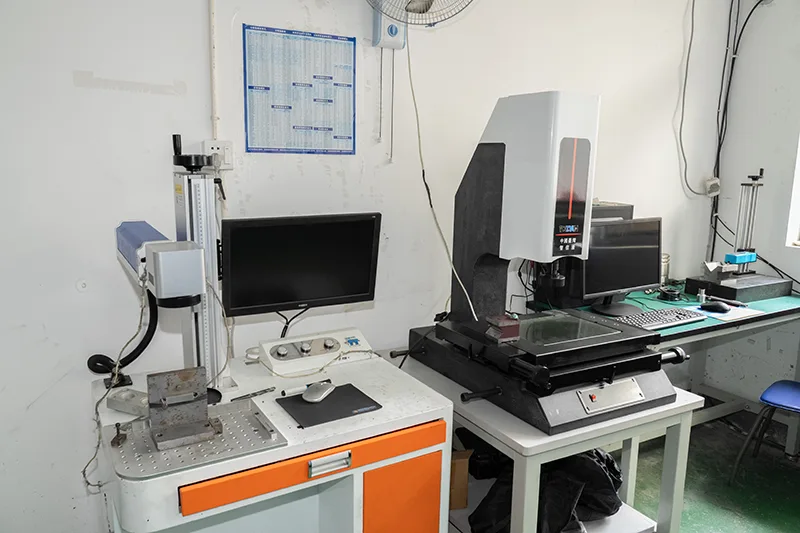

Per gli adattatori flangiati filettati, la sequenza di lavorazione copre la tornitura della flangia, la foratura e la svasatura dei fori di montaggio, la filettatura interna e la finitura dei bordi. Le dimensioni della flangia, la posizione dei fori, l'adattamento della filettatura, la geometria dello spallamento e la rugosità della superficie costituiscono i principali punti di ispezione. Le attrezzature di ispezione elencate di SHENGFA includono macchine di misura a coordinate (CMM), proiettori ottici 2D e tester di rugosità superficiale. Sono disponibili anche apparecchiature di ispezione a raggi X per applicazioni che richiedono l'esame della struttura interna.
SHENGFAServizi OEM e ODMaccogliere la produzione di componenti basata su disegno, inclusi materiali specifici, standard di filettatura, tolleranze dimensionali e trattamenti superficiali. La pianificazione della produzione considera anche la quantità dell'ordine e la documentazione di ispezione, collegando la sequenza di lavorazione ai requisiti funzionali del componente finito.
Per le parti meccaniche CNC in acciaio inossidabile, questa combinazione di processi di lavorazione, apparecchiature di controllo dimensionale e produzione basata su disegni supporta la produzione di componenti con interfacce di montaggio, connessioni filettate e superfici di accoppiamento definite. Per richiedere un preventivo, fornire il disegno della parte, la qualità del materiale, le specifiche della filettatura, le tolleranze critiche, la finitura superficiale e la quantità dell'ordine.
Inviare il disegno del componente, la qualità del materiale, le specifiche della filettatura, le tolleranze dimensionali, la finitura superficiale e la quantità dell'ordine a SHENGFA Hardware per un preventivo.
SHENGFA fornisce componenti in acciaio inossidabile lavorati a CNC per connessioni filettate, gruppi di montaggio e altre applicazioni industriali, con acciaio al carbonio e lega di alluminio disponibili per progetti che richiedono proprietà dei materiali alternative.
Invia richiestaUtilizzare materiali di fissaggio compatibili, applicare un lubrificante antigrippaggio adatto all'acciaio inossidabile e controllare la velocità e la coppia di assemblaggio. Evitare di riutilizzare fili che mostrano segni di grippaggio o deformazione.
Specificare sul disegno lo standard della filettatura, il diametro nominale, il passo, la classe di tolleranza e il metodo di ispezione. Le specifiche della filettatura del componente accoppiato devono essere confermate prima della produzione per evitare problemi di adattamento.
La passivazione rimuove i contaminanti superficiali senza rimuovere intenzionalmente il materiale di base, quindi non dovrebbe modificare le dimensioni funzionali. Le dimensioni critiche e l'adattamento della filettatura devono essere comunque verificati dopo aver terminato se il disegno lo richiede.
L'angolo di svasatura deve corrispondere all'angolo della testa della vite per garantire un corretto posizionamento e distribuzione del carico. Un angolo errato può ridurre l'area di contatto e causare allentamenti o danni alla superficie in caso di vibrazioni.
SÌ. SHENGFA accetta lavorazioni OEM e ODM da disegni quotati o file CAD. È possibile quotare prototipi e quantità di piccoli lotti in base al materiale, alle tolleranze, ai requisiti di ispezione e alle specifiche di finitura.
