Il cuscinetto flangiato del blocco cuscino di SHENGFA combina un design compatto dell'alloggiamento con caratteristiche di montaggio regolabili per supportare macchinari in cui lo spazio di installazione è limitato e la precisione del posizionamento dell'albero è importante.
Il cuscinetto utilizza un design con diametro interno di 8 mm con fori di montaggio di 5 mm e spaziatura tra i fori di 37 mm, fornendo una configurazione pratica per piccoli gruppi meccanici che richiedono un supporto stabile dell'albero.
Le sue dimensioni complessive sono:
| Specifica | Dettagli |
|---|---|
| Diametro del foro interno | 8 mm/0,31 pollici |
| Diametro del foro di montaggio | 5 mm/0,2 pollici |
| Spaziatura dei fori di montaggio | 37 mm/1,46 pollici |
| Dimensioni complessive | 48 mm × 27 mm × 11 mm |
| Materiale dell'alloggiamento | Lega di zinco |
| Processo di lavorazione | Lavorazioni CNC di precisione |
A differenza dei supporti standard che si montano parallelamente all'asse dell'albero su piedistalli a base piatta, un alloggiamento flangiato si monta perpendicolarmente al telaio della macchina. Questo orientamento di montaggio verticale supporta la penetrazione assiale attraverso paratie, pareti del telaio e piastre laterali della macchina mantenendo una perpendicolarità precisa.
La flessione dell'albero e la distorsione strutturale sotto carico causano la scheggiatura prematura delle piste nei supporti rigidi dei cuscinetti. Il cuscinetto flangiato del blocchetto di cuscino SHENGFA integra un design della superficie verticale regolabile. Questa funzione di autoposizionamento compensa piccoli disallineamenti angolari durante l'assemblaggio del telaio, garantendo una distribuzione uniforme del carico su tutti gli elementi volventi.
Mentre i tradizionali alloggiamenti in ghisa sono pesanti e soggetti a fessurazioni sotto impatti localizzati, la lega di zinco pressofuso di alta qualità offre un'eccezionale resistenza allo snervamento strutturale e alla corrosione. La superficie esterna lucidata con precisione CNC favorisce la dissipazione termica, prevenendo l'accumulo di calore durante il funzionamento prolungato ad alta velocità.
Grazie alla sua struttura compatta e alle caratteristiche di montaggio regolabili, il cuscinetto flangiato del supporto di supporto viene applicato in molteplici settori che richiedono un supporto affidabile per la rotazione dell'albero.
Le applicazioni tipiche includono:
Il cuscinetto supporta la rotazione dell'albero del trasportatore e aiuta a mantenere un movimento fluido del materiale durante il funzionamento continuo.
Le attrezzature agricole beneficiano di strutture portanti compatte che possono funzionare in condizioni di carico e condizioni esterne variabili.
I macchinari ad alta velocità richiedono un posizionamento stabile dell'albero per mantenere una precisione di produzione costante.
Il supporto di rotazione dell'albero di precisione aiuta a mantenere un movimento meccanico stabile durante le operazioni di stampa.
La scelta dei cuscinetti gioca un ruolo importante nel mantenere un funzionamento affidabile in ambienti in cui la pulizia e la stabilità delle apparecchiature sono importanti.
Far corrispondere il diametro nominale dell'albero direttamente alla dimensione del foro del cuscinetto (8 mm/0,31 pollici). Verificare che il passo di montaggio (37 mm/1,46 pollici) sia allineato con gli schemi dei fori del telaio esistenti. Per tolleranze dell'albero personalizzate o alberi metrici/imperiali non standard, SHENGFA offre opzioni di lavorazione CNC personalizzate.

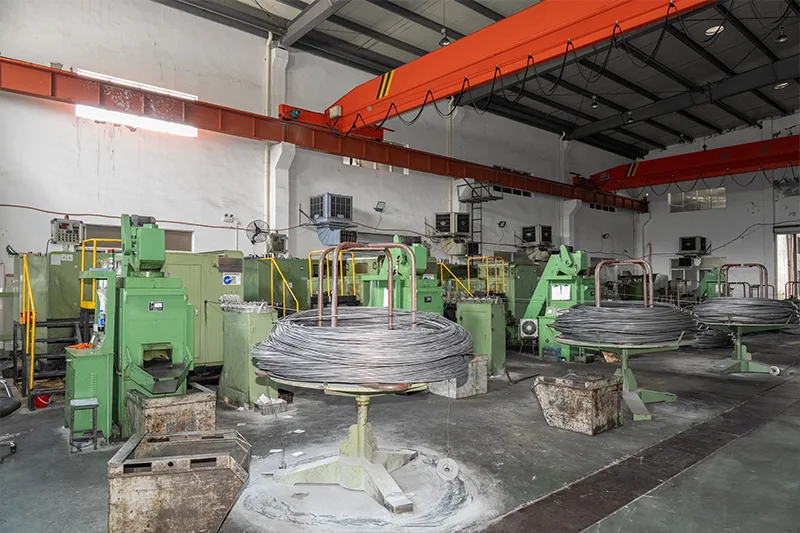

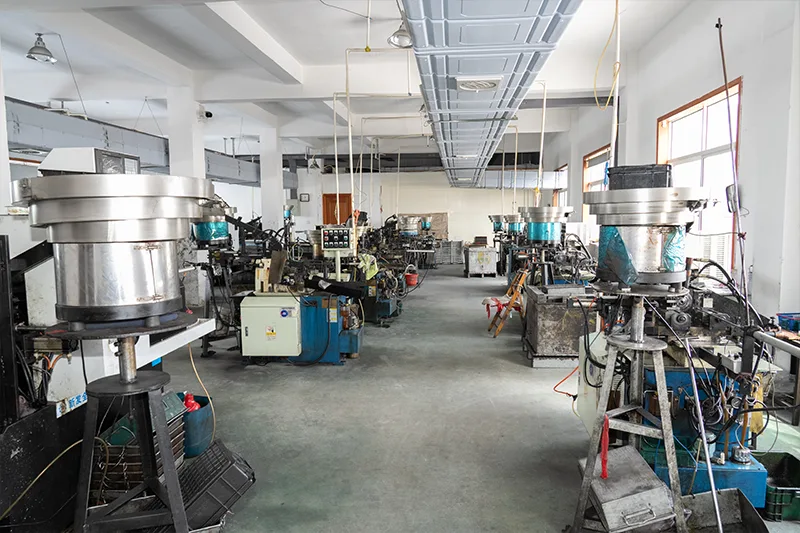

Ningbo Shengfa Hardware fornisce soluzioni personalizzate per la produzione di metalli dal 2007. Operando a Ningbo, Zhejiang, la nostra fabbrica integra apparecchiature complete di produzione e ispezione della qualità:
Supportiamo la produzione personalizzata su misura per progetti di apparecchiature specifiche:
Ningbo Shengfa Hardware mantiene una consolidata rete di esportazione globale:
Che si tratti di sostituire componenti standard su macchinari tessili ad alta velocità, linee di lavorazione di pellicole o trasportatori agricoli, il nostro team di ingegneri valuta i disegni CAD e le specifiche tecniche per fornire preventivi rapidi e tempi di consegna brevi.
