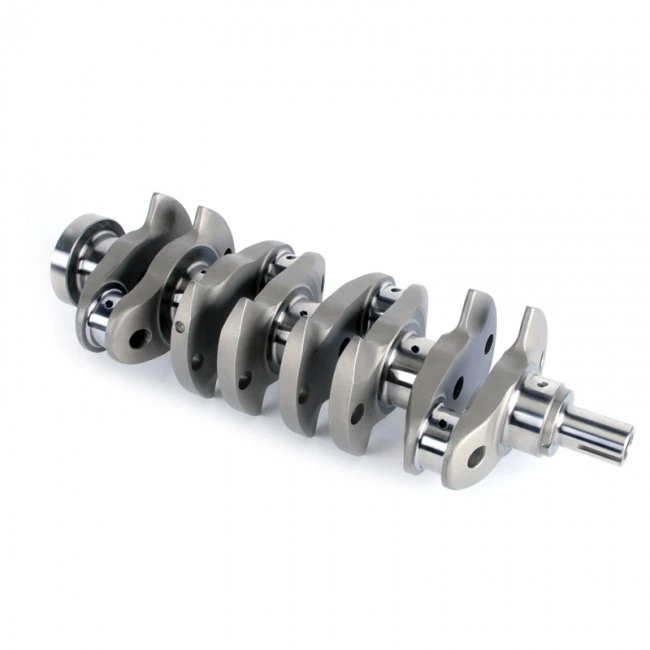

L'albero motore è prodotto lavorando un solido blocco ricavato dal pieno invece di utilizzare stampi di fusione. Questo processo mantiene la consistenza del materiale in tutto il corpo dell'albero motore e fornisce un maggiore controllo sulla geometria, sulle dimensioni della corsa e sulla disposizione dei contrappesi.
La struttura ricavata dal pieno è adatta per motori modificati, sviluppo di prototipi e progetti di motori speciali che richiedono configurazioni specifiche dell'albero motore.

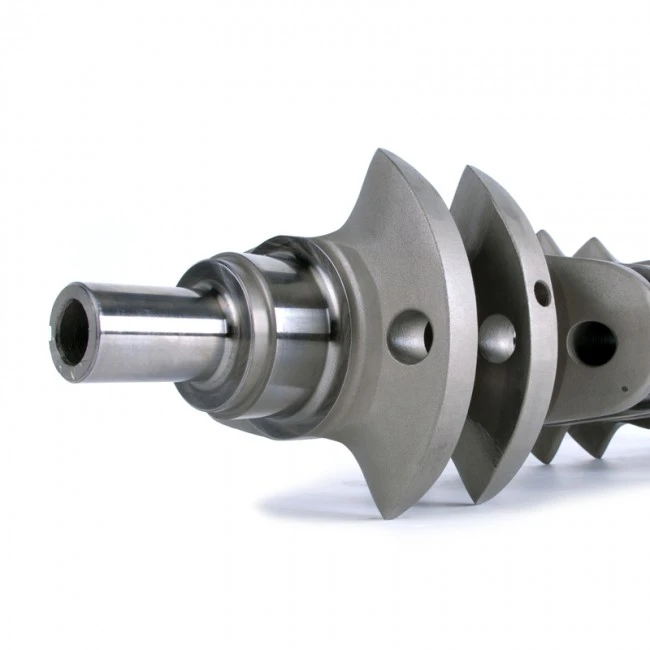

Il profilo del contrappeso è sviluppato tramite lavorazione CNC per controllare la distribuzione della massa e l'equilibrio rotazionale.
Rispetto ai metodi di produzione a forma fissa, la lavorazione CNC consente la rimozione del materiale e l'ottimizzazione del profilo in aree selezionate. Il design aerodinamico del peso riduce la massa non necessaria mantenendo il supporto strutturale, contribuendo a ridurre la resistenza alla rotazione durante il funzionamento ad alta velocità.
La perforazione a pistola crea canali di lubrificazione interni all'interno della struttura dell'albero motore. In combinazione con le porte di iniezione diretta dell'olio, il design del passaggio dell'olio migliora l'erogazione della lubrificazione attorno alle aree critiche del perno.
Questa struttura supporta il funzionamento dell'albero motore in condizioni che comportano carichi meccanici più elevati e rotazione continua.

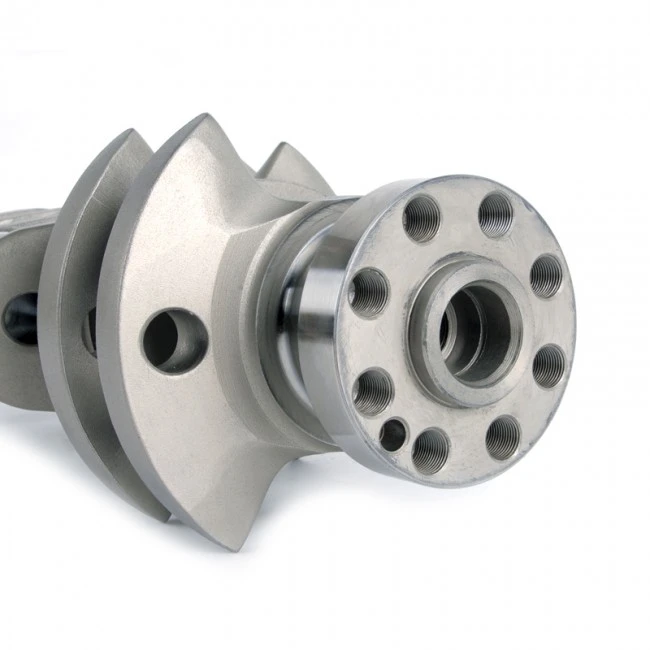

I perni principali e i perni di biella richiedono una lavorazione precisa per mantenere il corretto contatto dei cuscinetti, il bilanciamento dell’albero motore e il funzionamento stabile del motore.
SHENGFA utilizza la lavorazione CNC per ottenere un controllo coerente sulle dimensioni del perno, sulle posizioni del passaggio dell'olio, sulle interfacce di montaggio e sulla finitura superficiale, supportando prestazioni di assemblaggio affidabili e stabilità operativa a lungo termine.
La lavorazione CNC supporta strutture dell'albero motore oltre le configurazioni standard, comprese modifiche alla geometria, al profilo del contrappeso, alla disposizione del passaggio dell'olio e alle interfacce di connessione.
Questa funzionalità è adatta per prototipi di motori, costruzioni modificate e sviluppo specializzato di alberi a gomiti.
La lavorazione del materiale ricavato dalla billetta preserva la struttura coerente del materiale. In combinazione con l'esperienza di lavorazione CNC di Shengfa e la conoscenza del processo di forgiatura, l'albero motore è prodotto con attenzione all'integrità strutturale e alla precisione di lavorazione per una coppia elevata e carichi meccanici ripetuti.
Viene comunemente applicato nei motori da corsa, nei sistemi di alimentazione per carichi pesanti e nei progetti di motori specializzati.
La lavorazione CNC consente la rimozione controllata del materiale mantenendo il supporto strutturale richiesto. La distribuzione ottimizzata del peso riduce il carico rotazionale non necessario e migliora la risposta dell'albero motore.

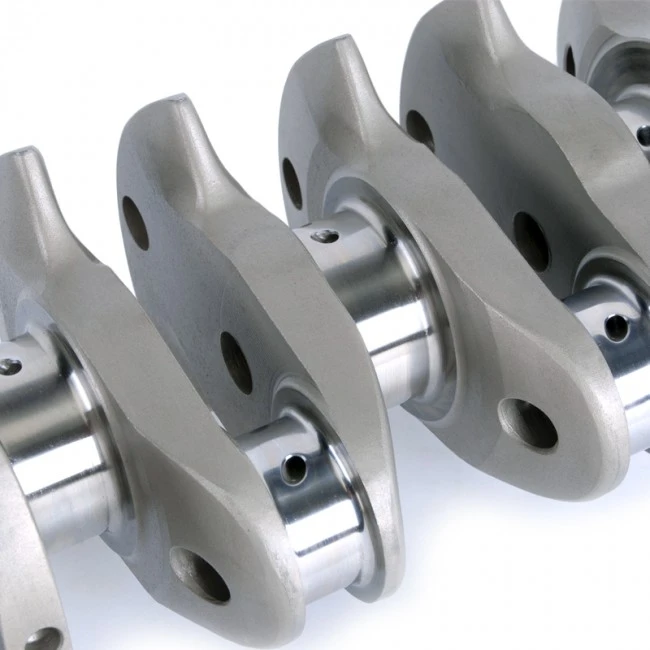

La lavorazione accurata di perni e contrappesi migliora anche il controllo del bilanciamento, contribuendo a ridurre le vibrazioni causate da una rotazione irregolare.
Il processo di produzione comprende la preparazione della billetta, la sgrossatura, la lavorazione di precisione di perni e interfacce, la lavorazione del passaggio dell'olio, la finitura superficiale e il controllo dimensionale.
Shengfa utilizza torni CNC e centri di lavoro CNC per elaborare geometrie complesse di alberi a gomiti con precisione di lavorazione controllata. Per la produzione di componenti correlati, consultare il nostroPezzi meccanici CNCEServizio di lavorazione CNC.
Shengfa applica molteplici metodi di ispezione per verificare dimensioni, condizioni superficiali e struttura interna.
| Attrezzatura di ispezione | Applicazione |
|---|---|
| Macchina di misura a coordinate (CMM) | Accuratezza dimensionale e verifica della geometria |
| Proiettore ottico 2D | Ispezione di profili e contorni |
| Tester di rugosità superficiale | Misurazione della finitura superficiale lavorata |
| Macchina per l'ispezione a raggi X | Ispezione della struttura interna |
| Macchina per la pulizia ad ultrasuoni | Pulizia di precisione dopo la lavorazione |
| Confronto | Albero motore ricavato dal pieno CNC | Albero motore forgiato |
|---|---|---|
| Metodo di produzione | Lavorato da materiale billet solido | Formato attraverso il processo di forgiatura |
| Progettazione della geometria | Supporta lo sviluppo di alberi motore specifici per l'applicazione | Limitato dalla forgiatura degli utensili |
| Sviluppo del contrappeso | Ottimizzato tramite lavorazione CNC | Richiede la modifica dello stampo di forgiatura |
| Applicazione di produzione | Prototipi e progetti specializzati | Applicazioni di produzione ripetute |
| Uso comune | Racing, motori modificati, applicazioni speciali | Motori con prestazioni standard |
Gli alberi motore ricavati dal pieno CNC vengono utilizzati nei progetti di motori da corsa in cui l'equilibrio, la precisione del perno e la struttura di lubrificazione influiscono sul funzionamento del motore.
La combinazione di lavorazione ricavata dal pieno, contrappesi ottimizzati e passaggi dell'olio interni supporta configurazioni di motori ad alta velocità.
I motori marini e per impieghi gravosi generano carichi di coppia continui sui componenti dell'albero motore.
La struttura ricavata dal pieno e la capacità di lavorazione CNC consentono alla geometria dell'albero motore e alle caratteristiche di lubrificazione di adattarsi a diverse condizioni operative.
I prototipi e i motori modificati spesso coinvolgono strutture di albero motore non standard.
La lavorazione CNC fornisce la precisione necessaria per lo sviluppo di volumi ridotti, la costruzione di motori modificati e le configurazioni specializzate.
Fondata nel 2007, Ningbo Shengfa Hardware fornisce servizi di produzione di metalli di precisione tra cui lavorazione CNC, forgiatura,colata di investimento, Epressofusione.

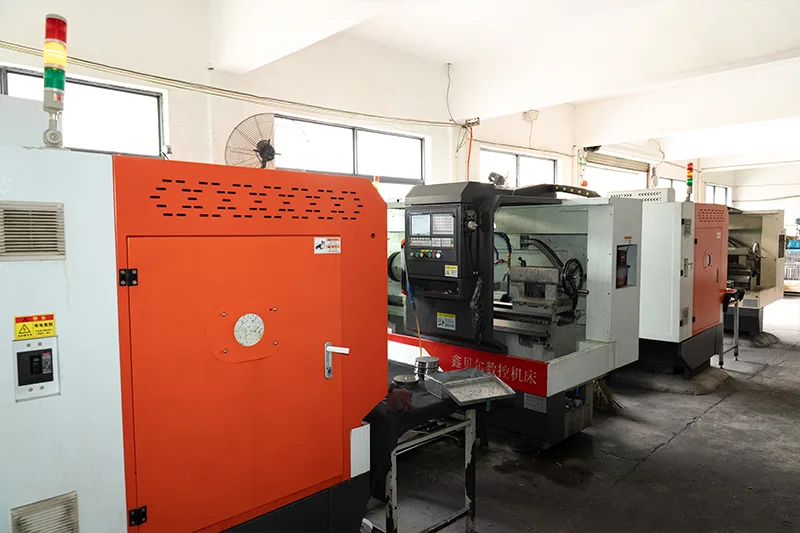

Il sistema produttivo comprende torni CNC e centri di lavoro CNC per la lavorazione di componenti metallici complessi.

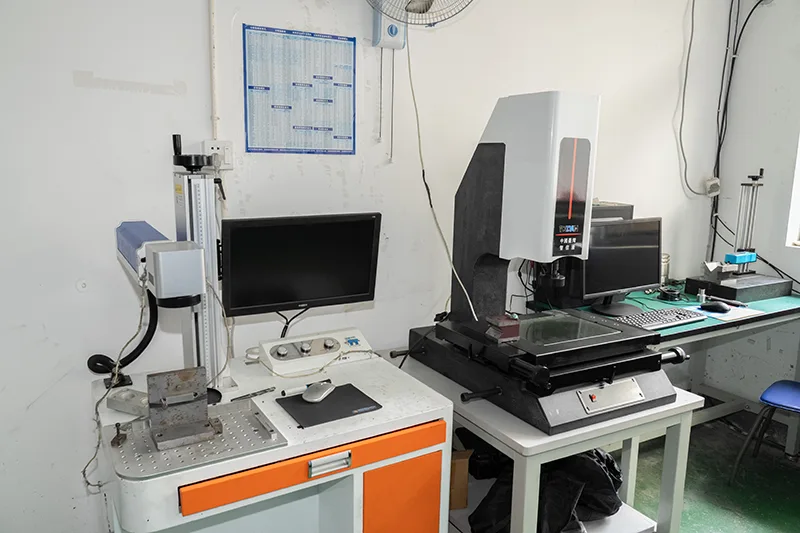

Shengfa utilizza misurazioni CMM, ispezione di proiezione ottica, ispezione a raggi X, test di rugosità superficiale e apparecchiature per la pulizia ad ultrasuoni durante la produzione.
Questi metodi di ispezione supportano la verifica dimensionale, la valutazione della superficie e il controllo del processo per componenti lavorati con precisione.
